定向越野知识3地貌符号与实例详解

在地物稀少及森林中，地貌就是主要的甚至是唯一的行进参照物，是参赛人最基本（概略定向的依据）、最稳定（现地变化最小）、最可靠（双脚随时能感受到它）的向导。

一、地貌的表示-等高线

定向地图采用等高线法表示地貌，能够熟练地利用等高线图形理解地貌是非常重要。

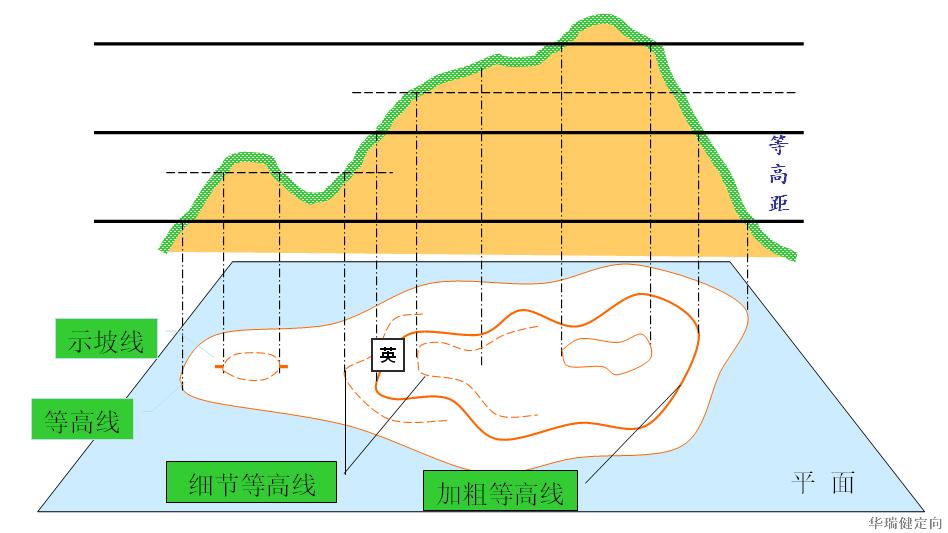

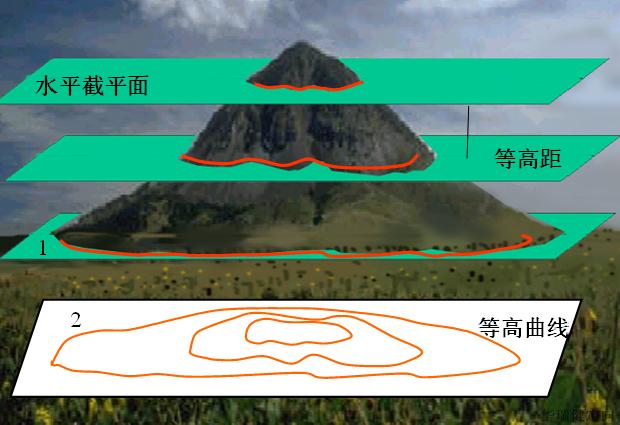

1、等高线表示地貌的原理

把某一地貌从下到上，按相等的高度，进行一层一层的水平切割，则地貌表面上就会出现一条一条弯曲的切割痕迹线（截面边缘线），同一条截面边缘线上的高度相等，将它们垂直投影到平面上形成的曲线，称为等高线。各相邻等高线间的垂直距离相等，称为等高距。

2、等高线的特征

• 同一条等高线上的各点高程相等

• 封闭连续的曲线

• 等高线图形与实地保持几何相似

• 在等高距相同的情况下，等高线愈密，坡度愈陡，等高线愈稀，坡度愈缓

3、等高线的形式

• （基本）等高线：高程相等的各相邻点的连线。

• 加粗等高线：帮助快速判读高差的加粗的等高线。

• 细节等高线：位于等高线中间来对等高线之间的局部地表形态进行更详细的描绘。两条等高线之间只能使用一条细节等高线。

• 示坡线：画在等高线较低一侧来明确坡向的短线。

4、等高线表示地貌存在的问题

• 对地貌的表现能力受比例尺和等高距的影响

• 等高线不一定与地表形态变化的拐点相对应（细节等高线是对应的）

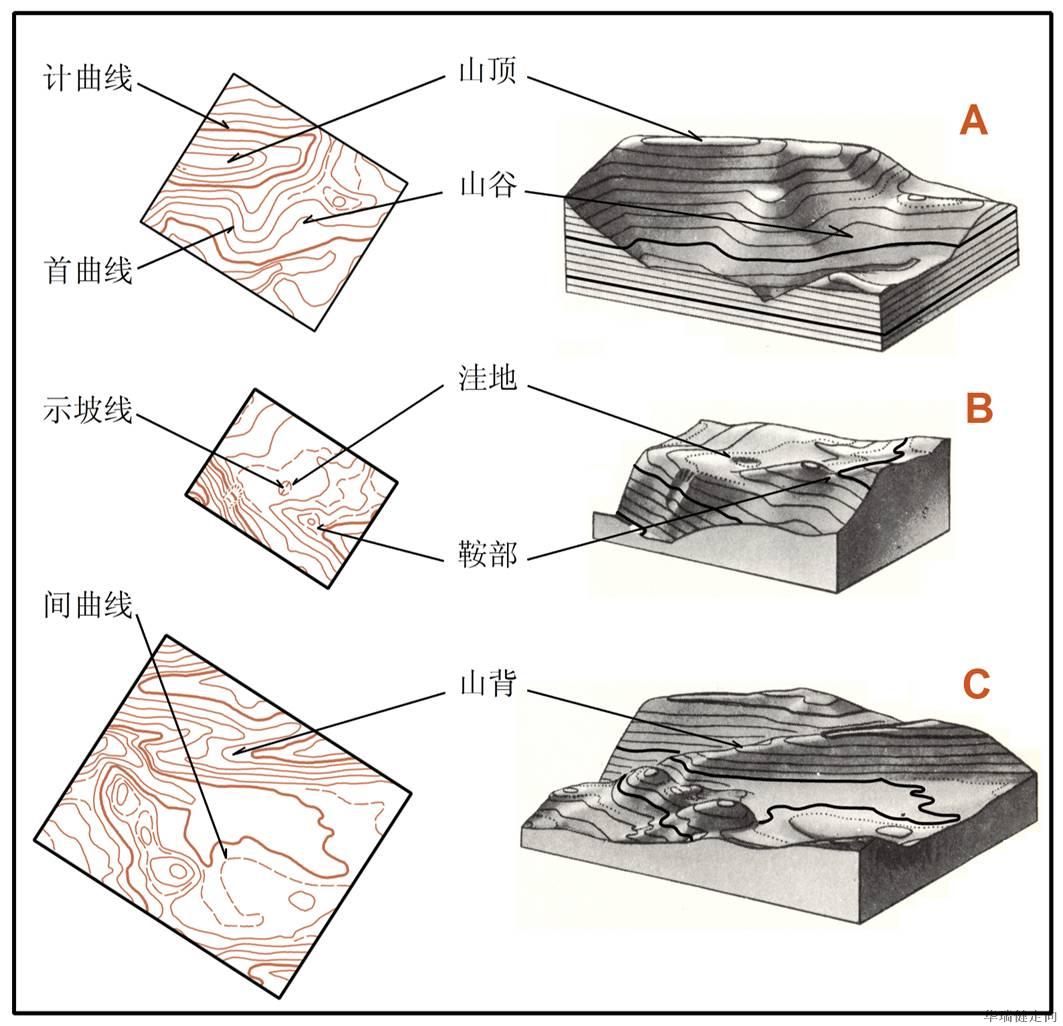

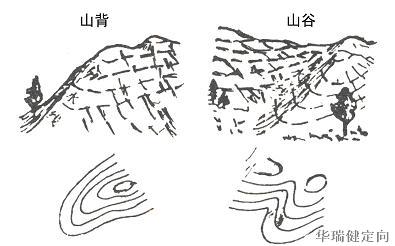

5、等高线与山背、山谷

山背：从山顶到山脚的凸棱部分，凸棱部最高点之连线为分水线。（山背用一组以山顶为准，向外凸出的等高线表示）

山谷：两个山背之间的低凹部分，低凹部最低点之连线分合水线。（山谷用一组以山顶、鞍部或高处为准向内凹的等高线表示）

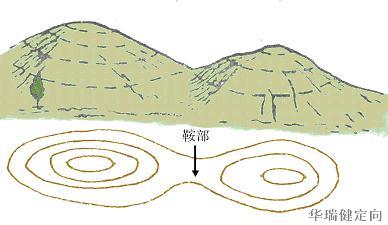

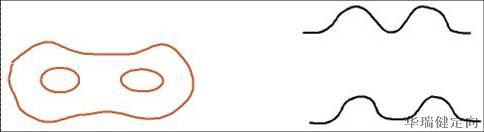

6、等高线与鞍部

鞍部：两座山之间形如马鞍状的低矮部位。

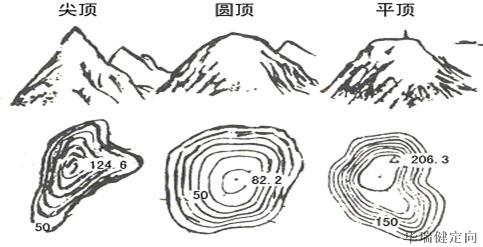

7、等高线与山顶

山顶：山的最高部位。按形态可分为平顶、圆顶、尖顶(又称山峰)。

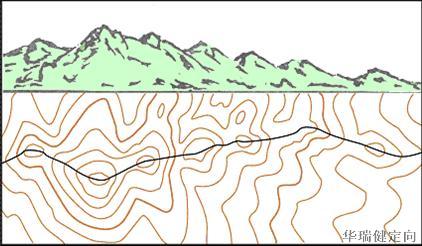

8、等高线与山脊

山脊：若干个山顶与鞍部连接而成的凸棱部分。

山脊线：山脊之凸棱部分的连线（形式线）。

二、等高线与地貌细节

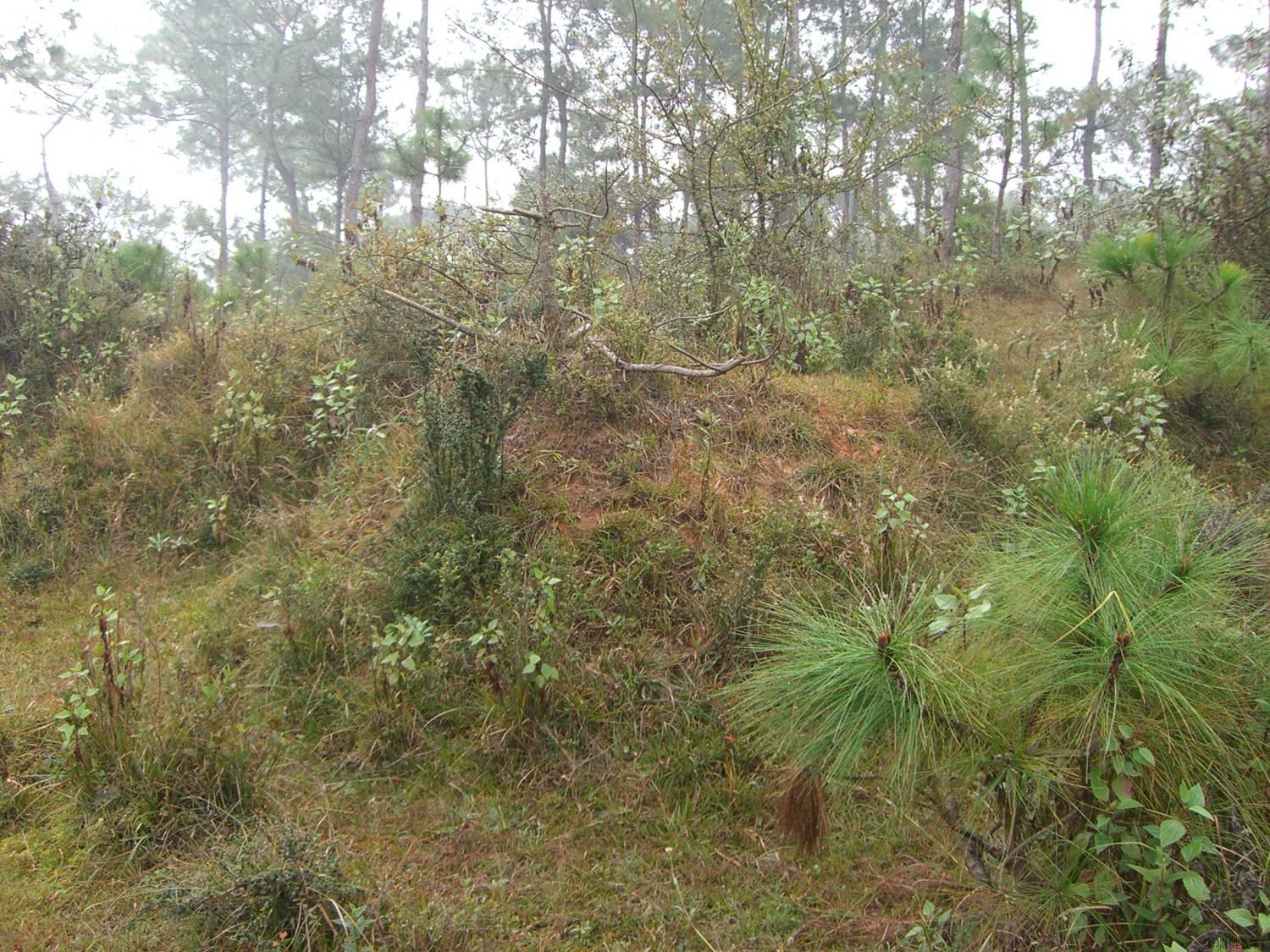

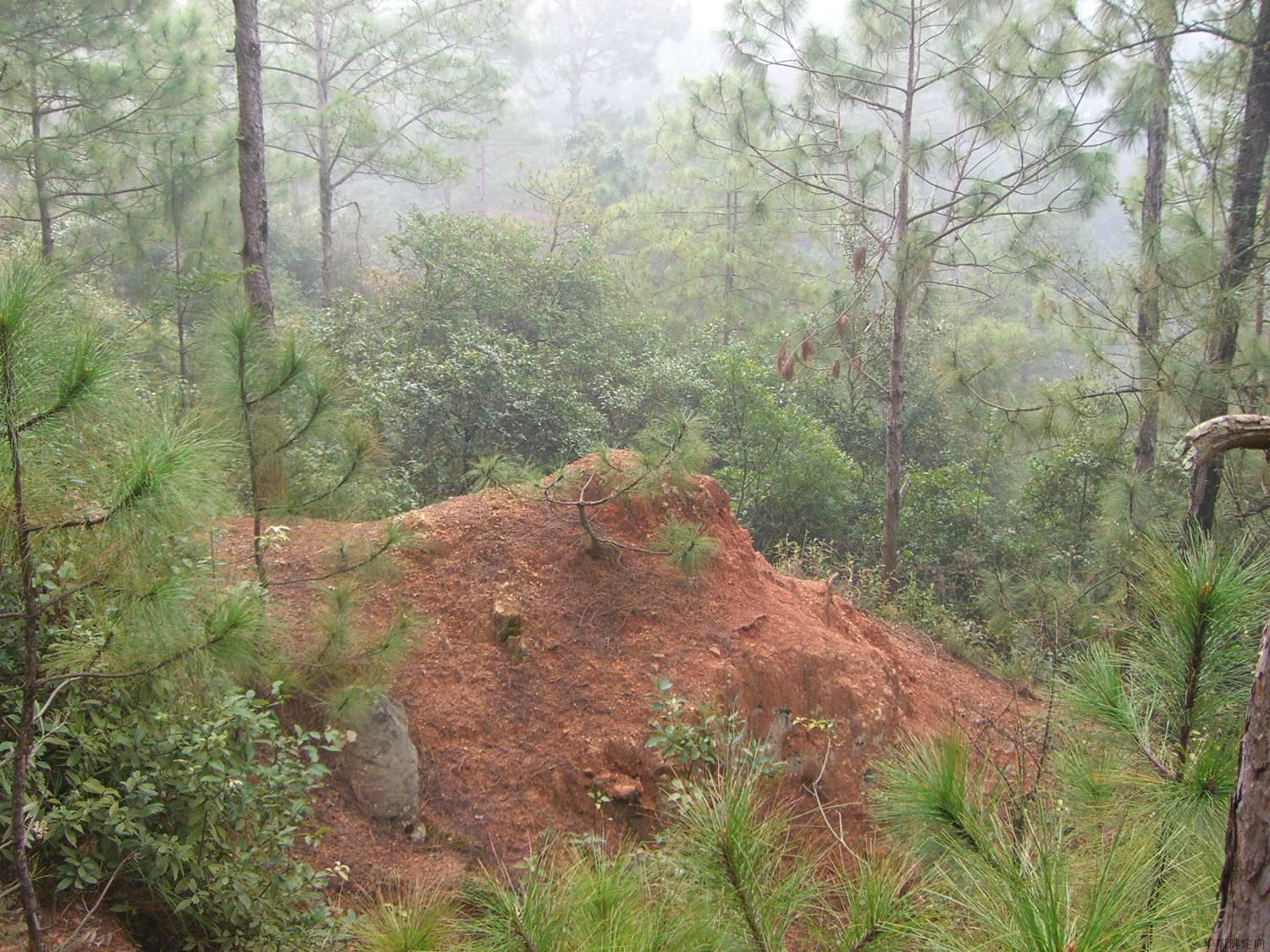

1、丘：用1-2条等高线即可表示的小山

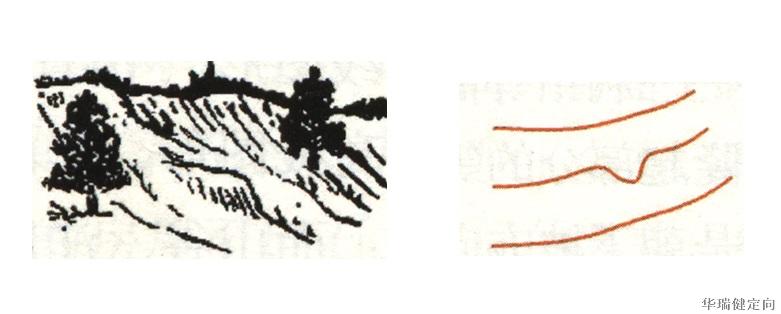

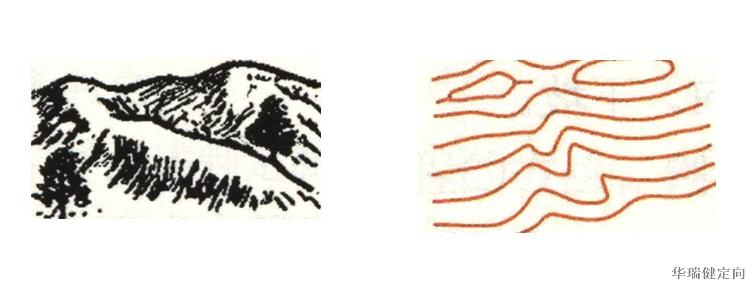

2、山凸：地面上的“鼻状”突起部分。

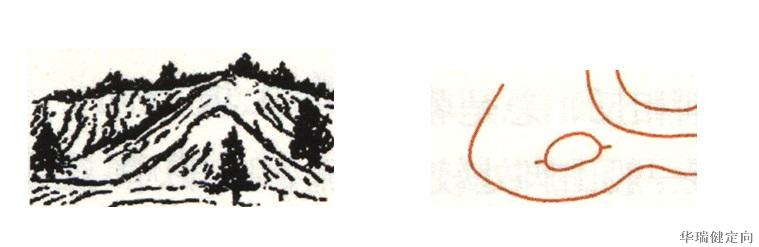

3、狭长山凸（山垄）

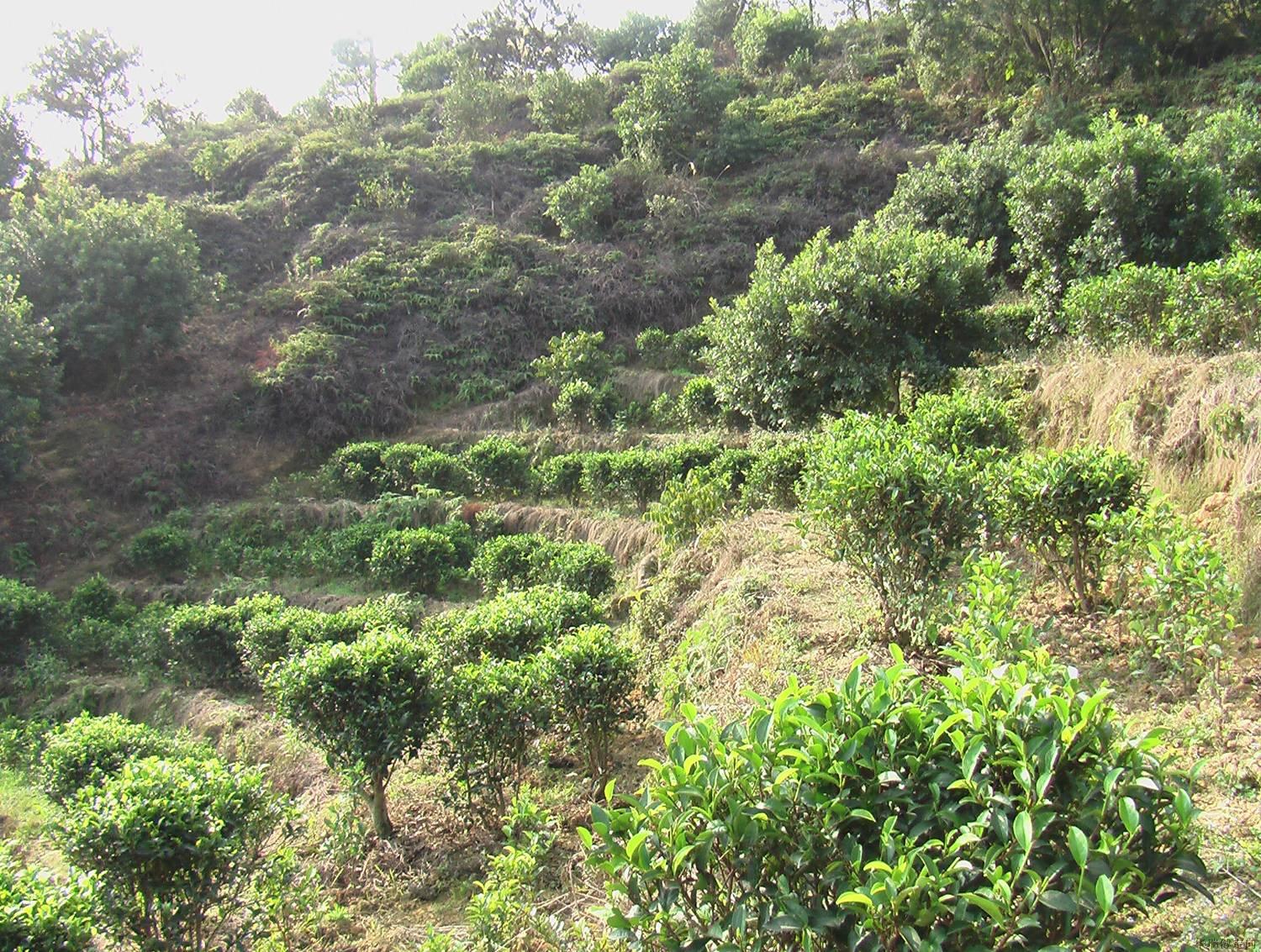

4、台地：山坡上平的或接近于平的部位

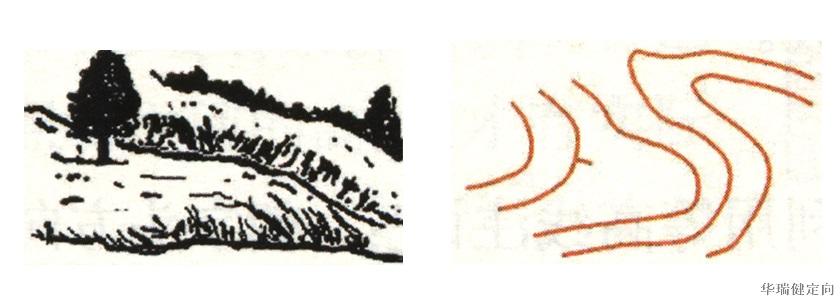

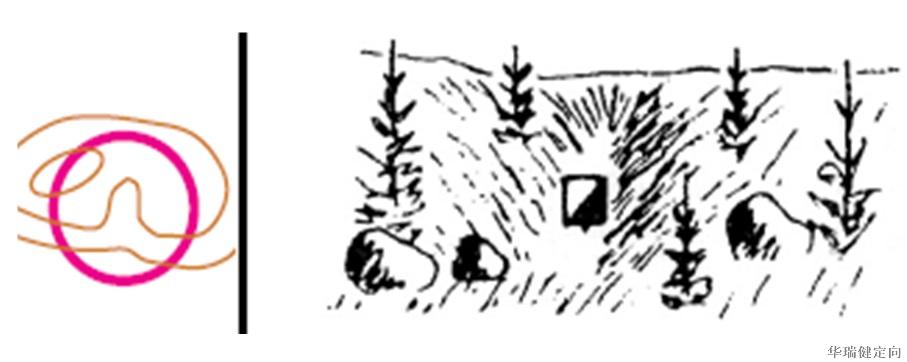

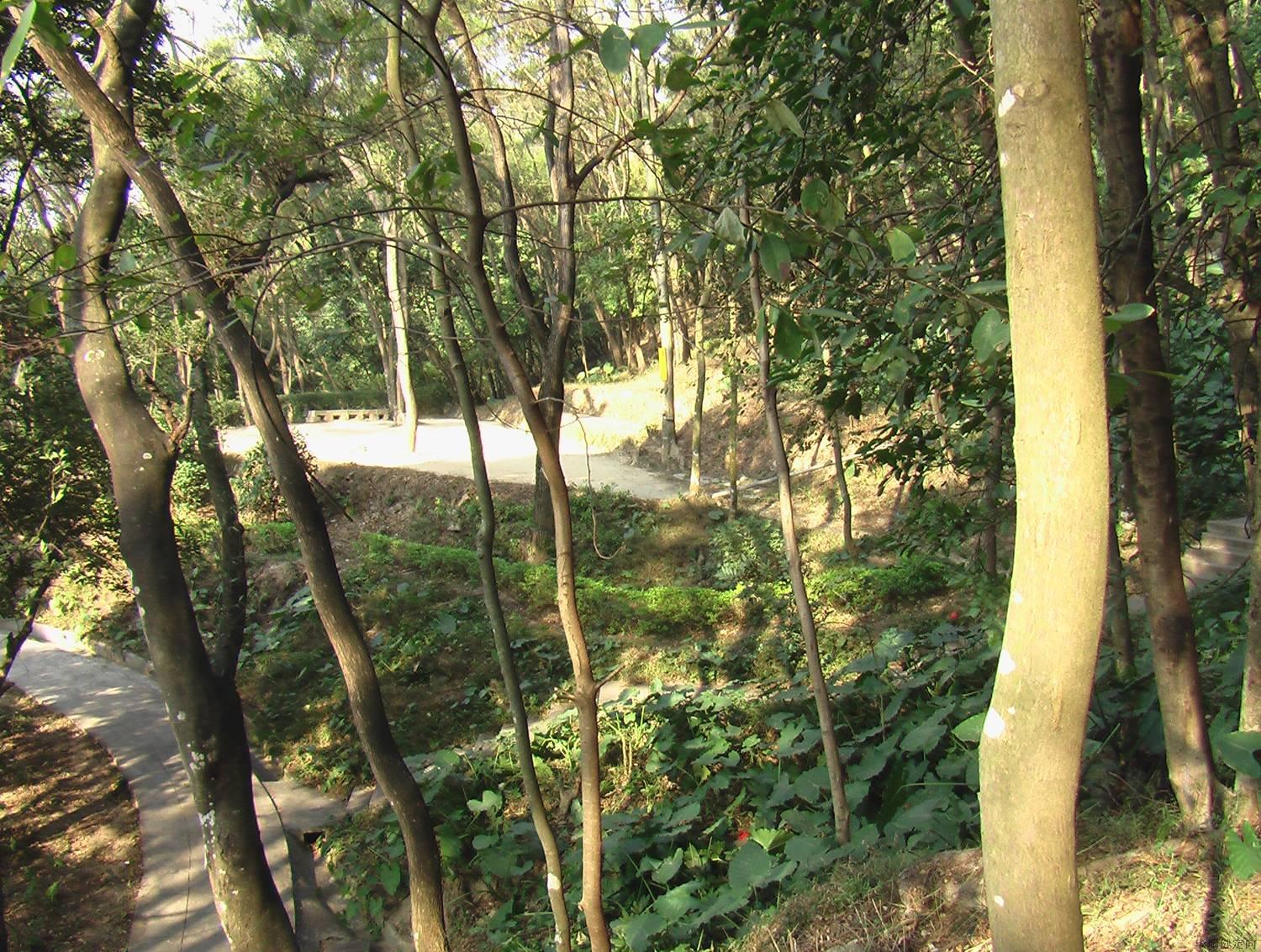

5、山凹

小山谷，或指地面上一块倾斜的凹陷区域。

在地图上通常用一条或数条凹入的等高线来表示。

小测试：

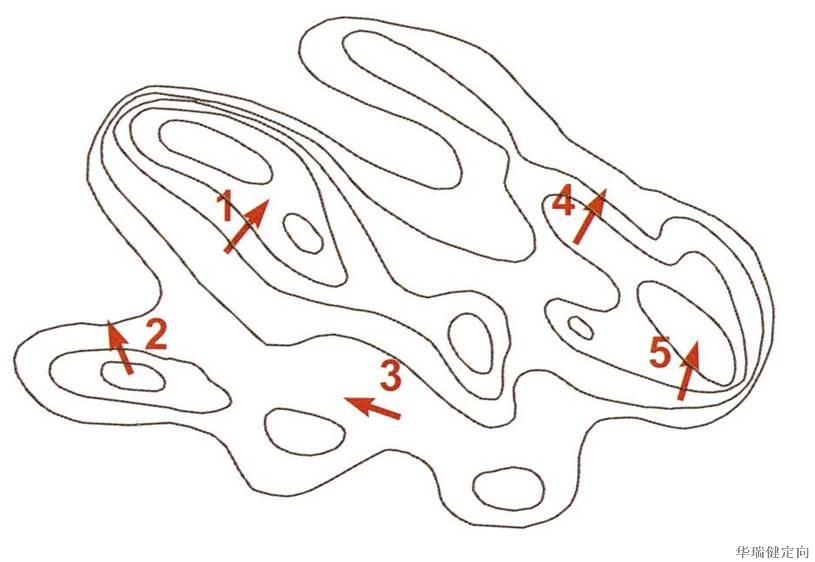

1、箭头所指方向地势升高还是降低或同一高度？

答案：1 = 上坡 2 = 下坡 3 = 平地 4 = 下坡 5 = 上坡

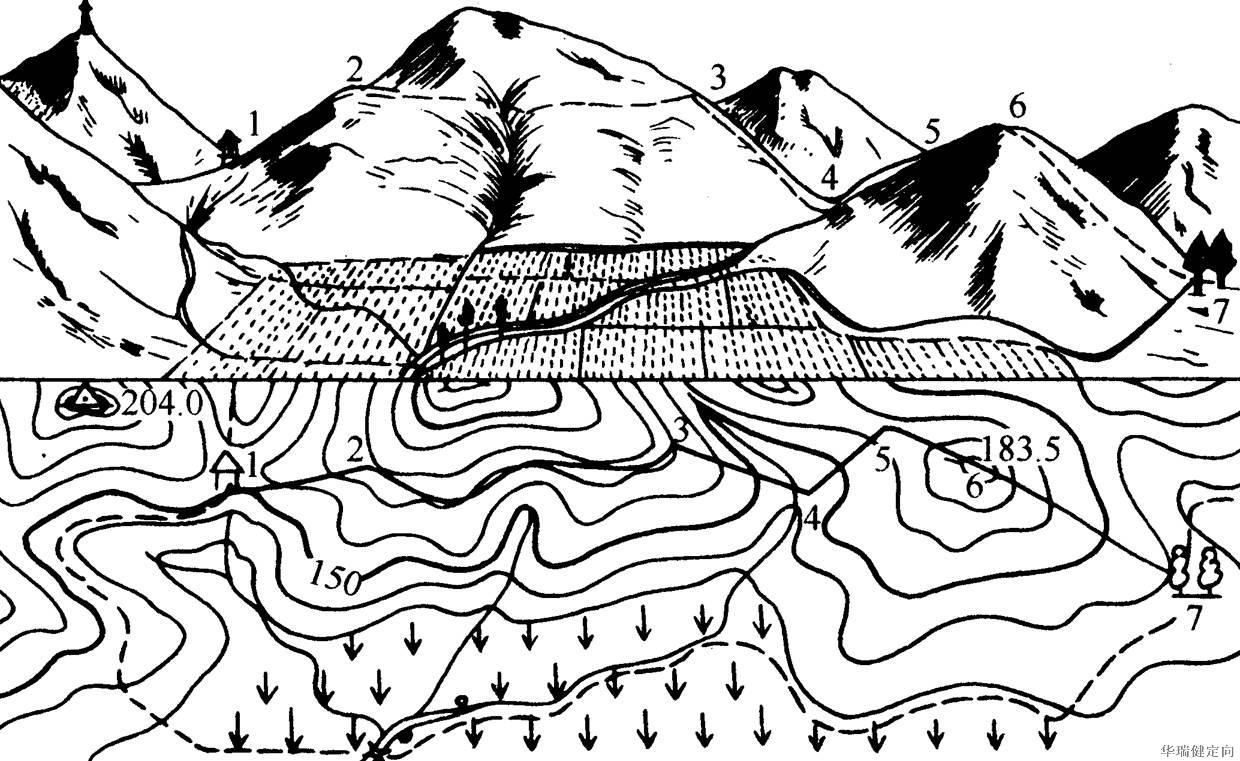

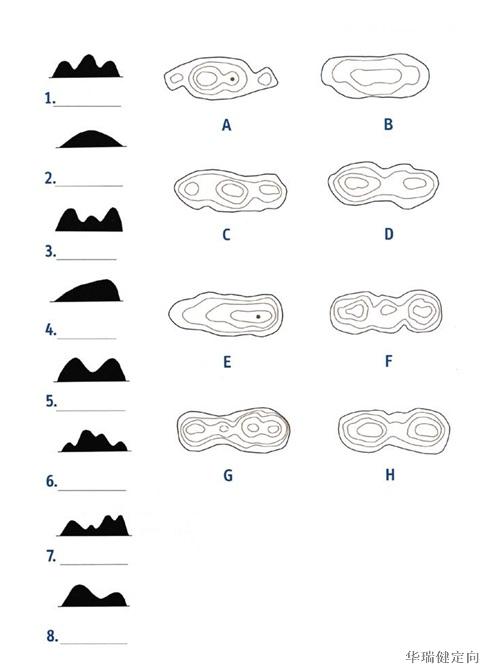

2、对号入座

答案：1-C 2-B 3-F 4-E 5-H 6-A 7-G 8-D

三、地貌的其他符号

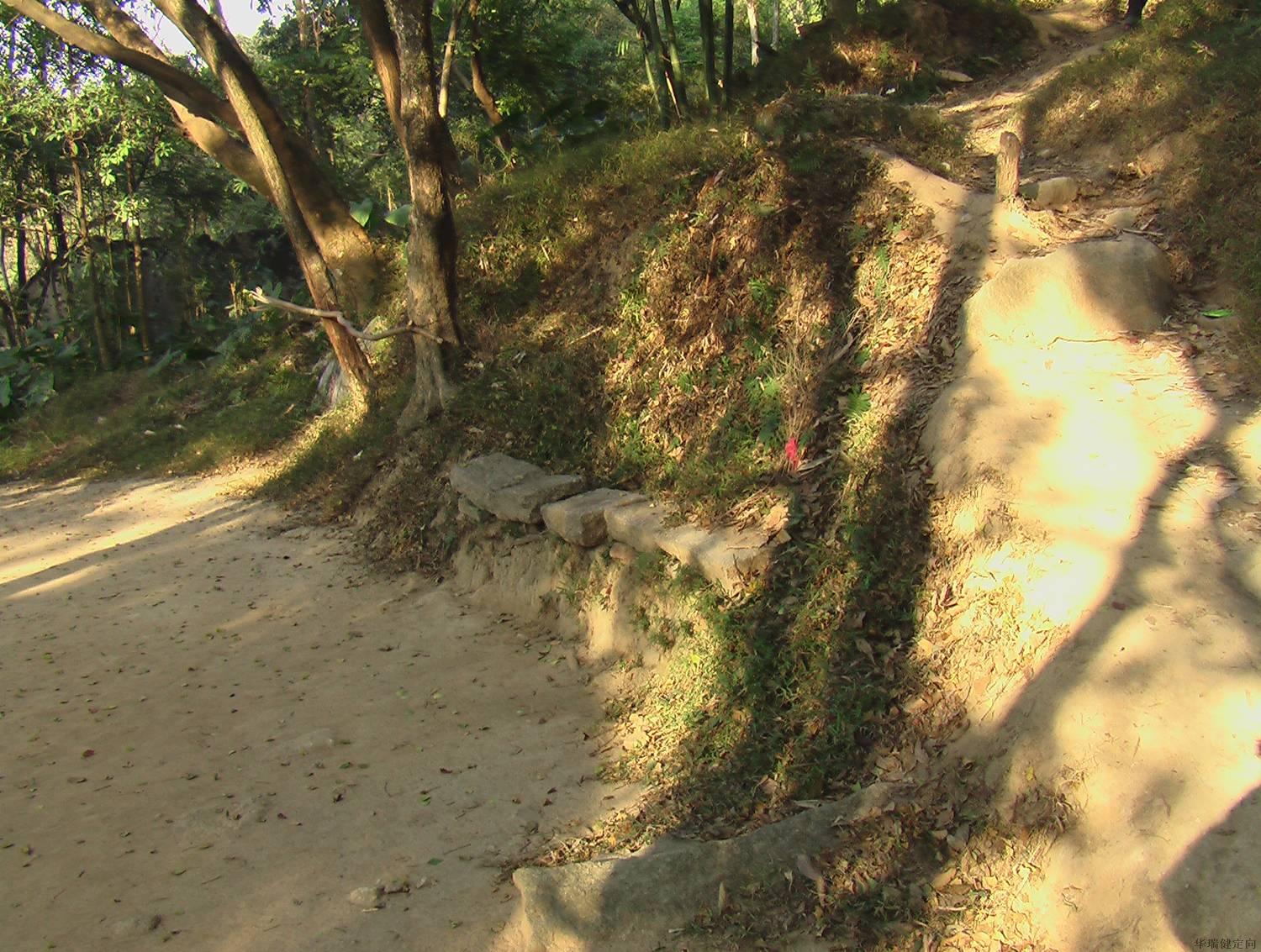

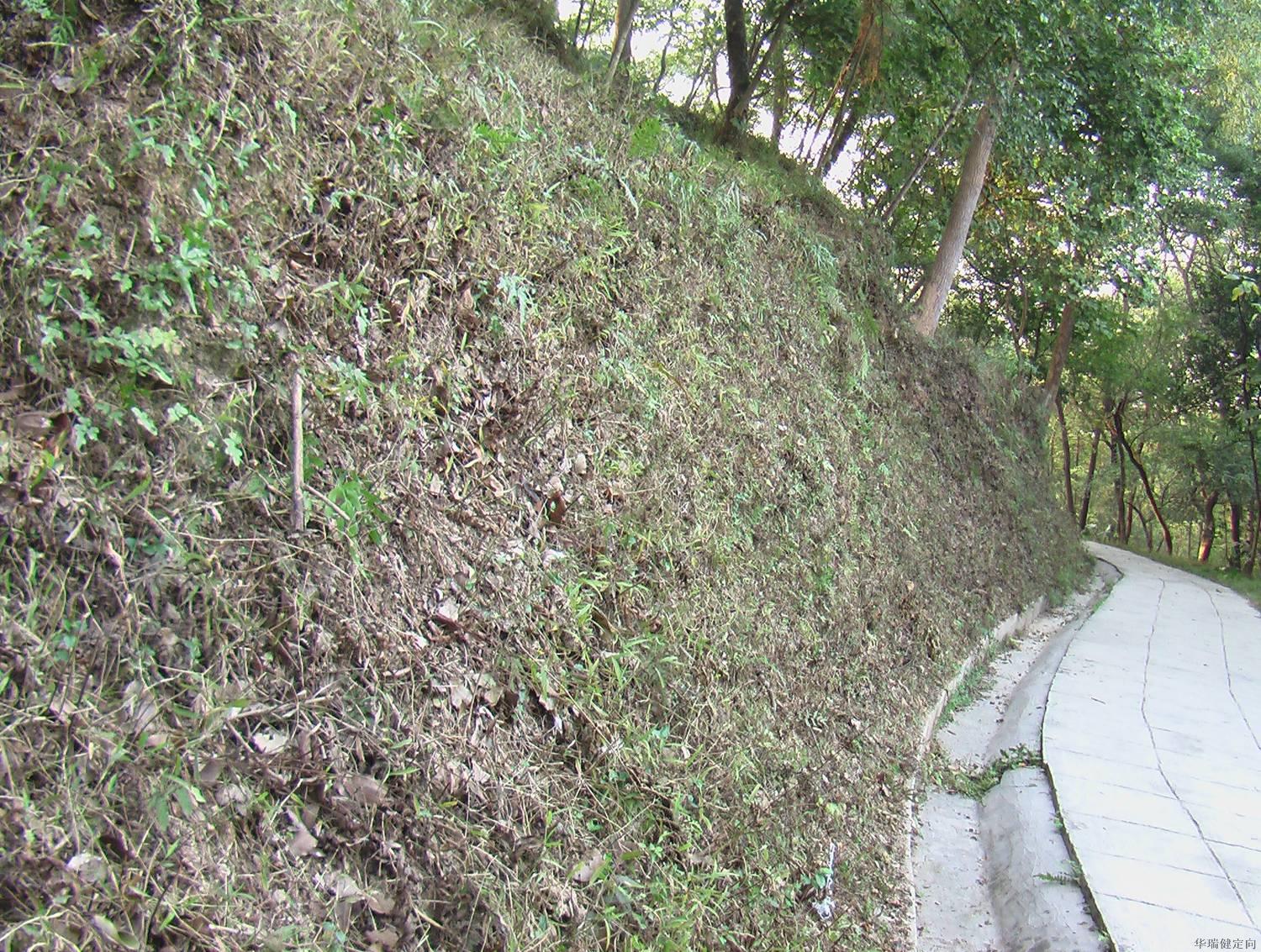

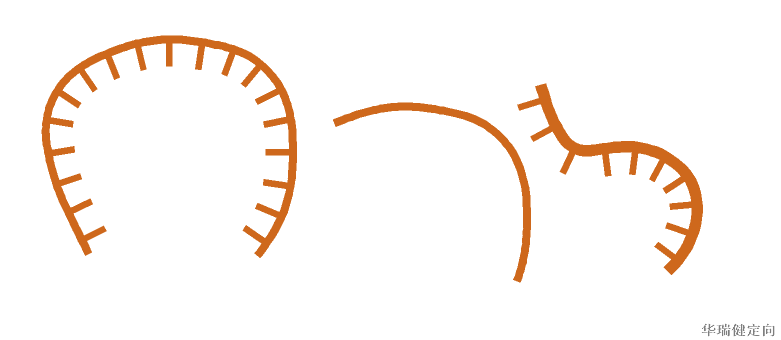

1、能通行的土质陡坎（棕色）

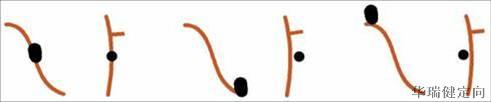

陡坎是地面上与周围环境明显不同的一种陡变。陡坎按通行性可分为能通行的和不能通行的，按质地可分为土质的和岩石的。短线应该表现出整个坡面的宽度。当两个陡坎相距很近时，可以省略短线。非常高的能通行的陡坎上棱（沿）线应用加粗的实线。

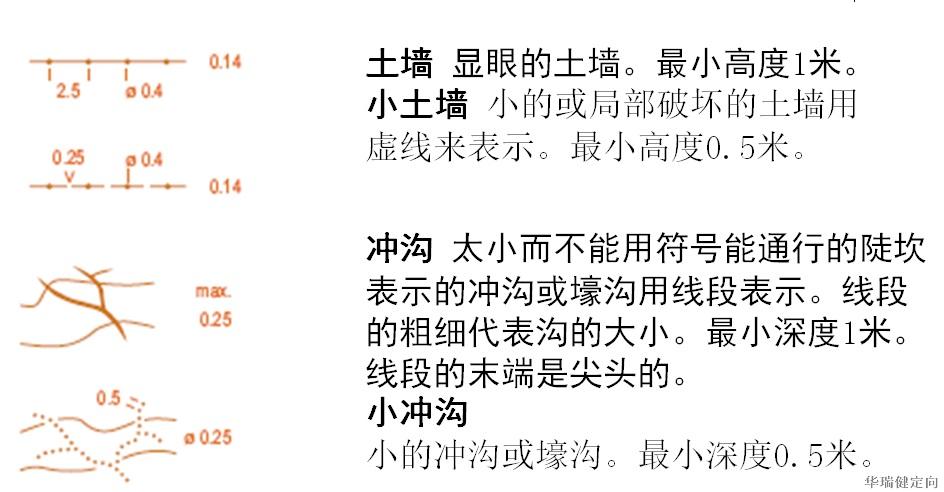

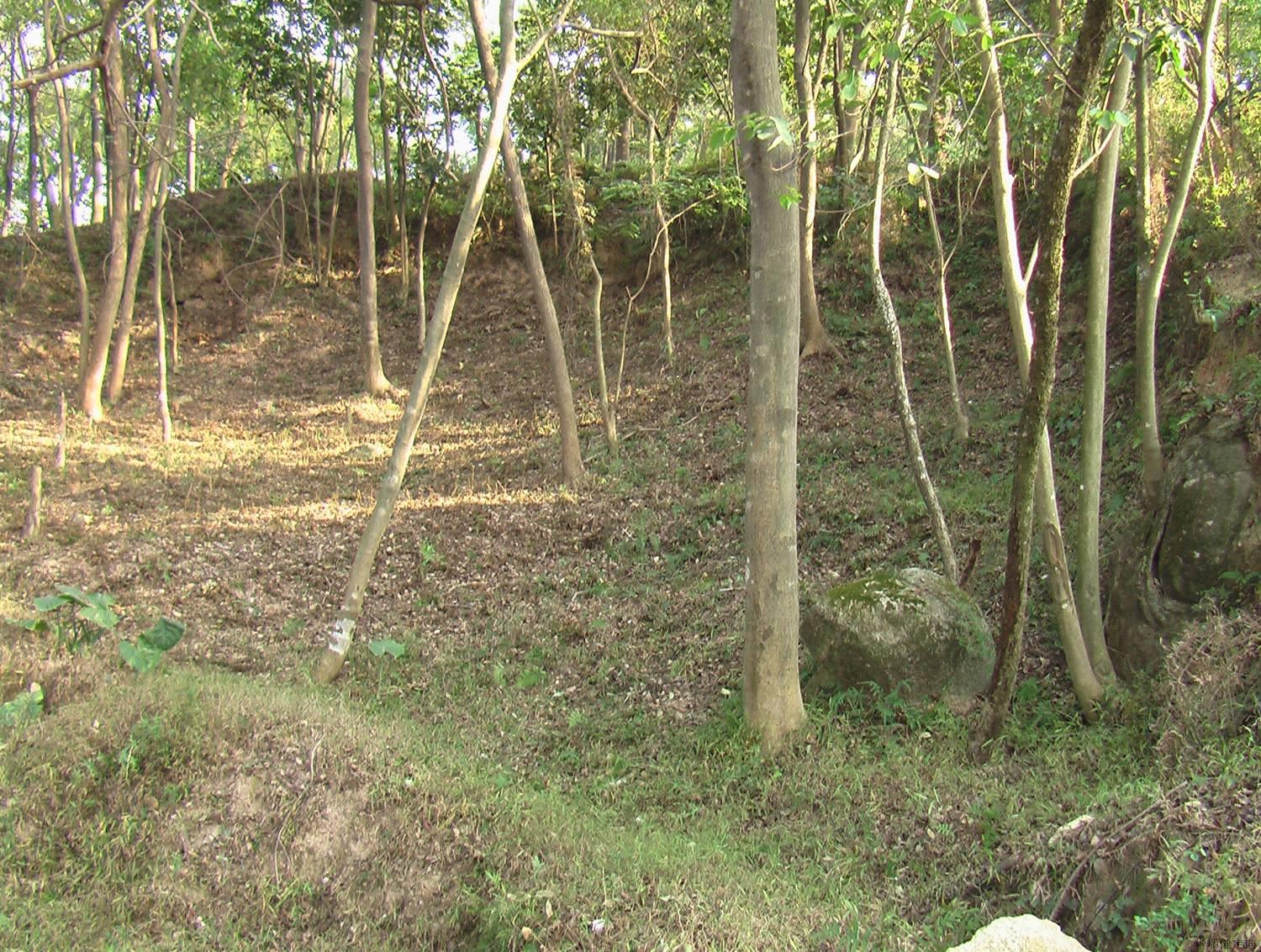

2、土墙和冲沟（棕色）

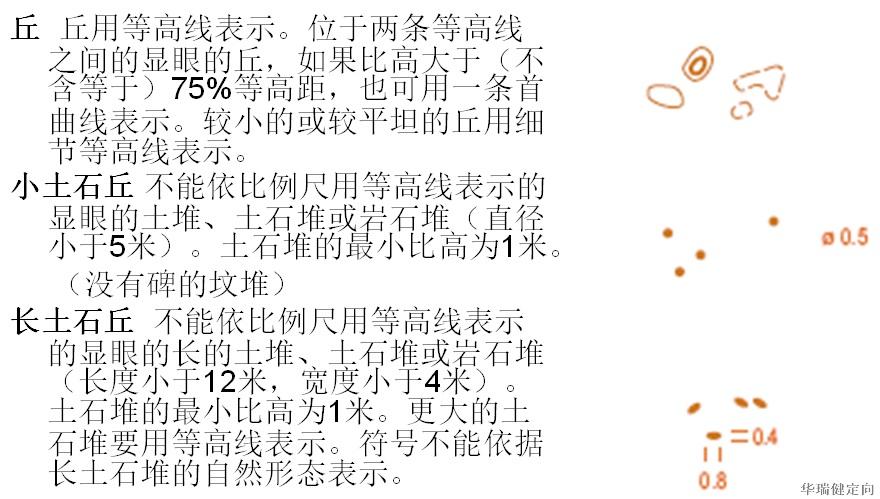

3、丘（棕色）

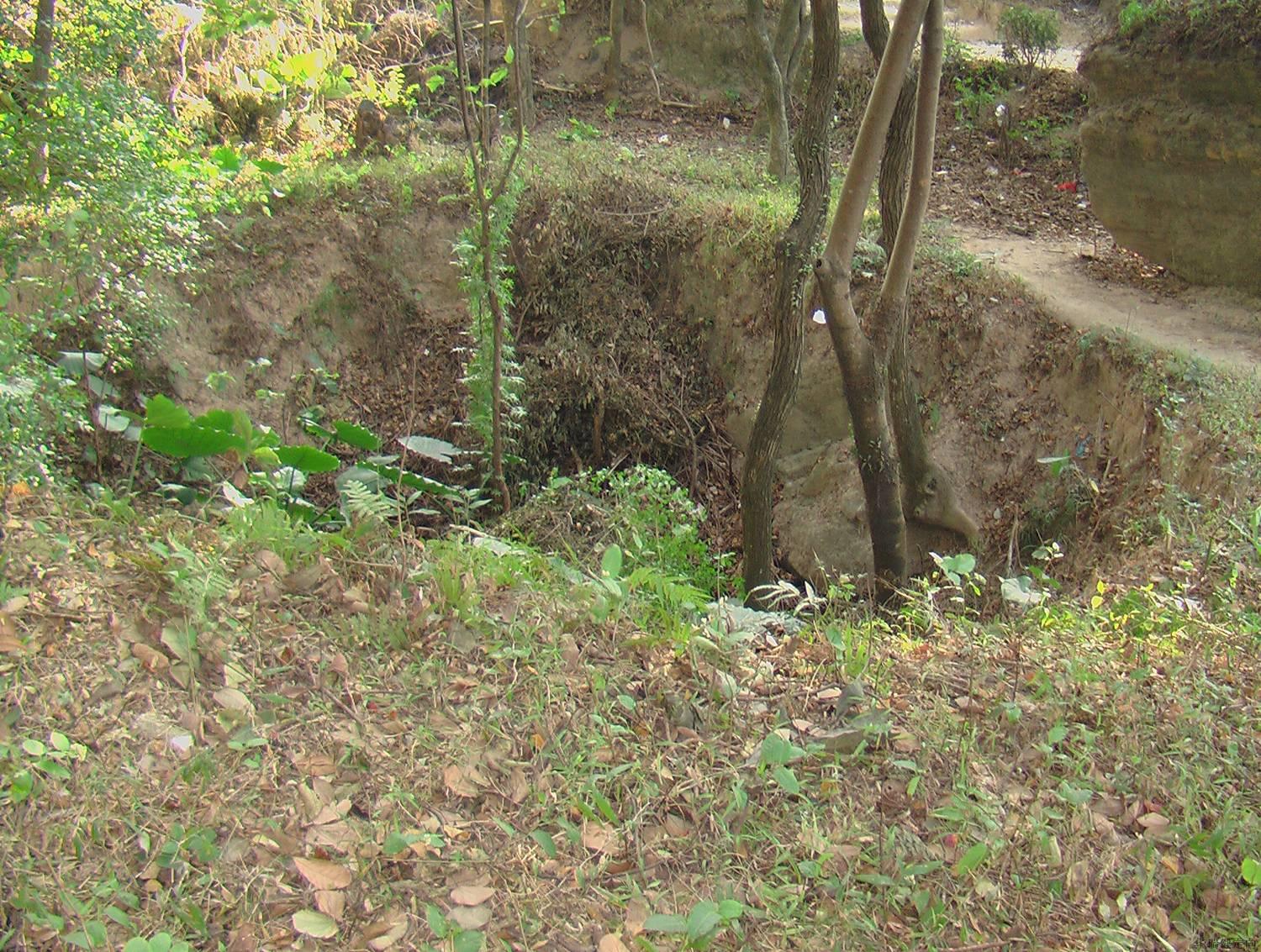

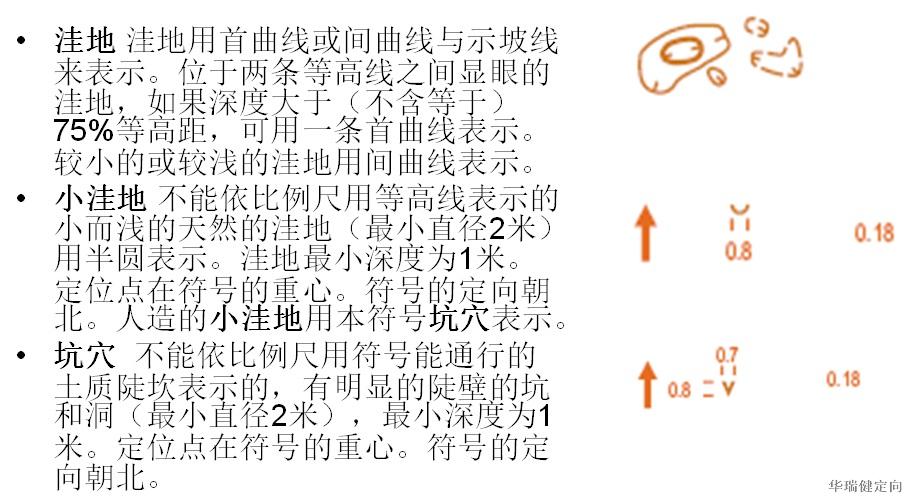

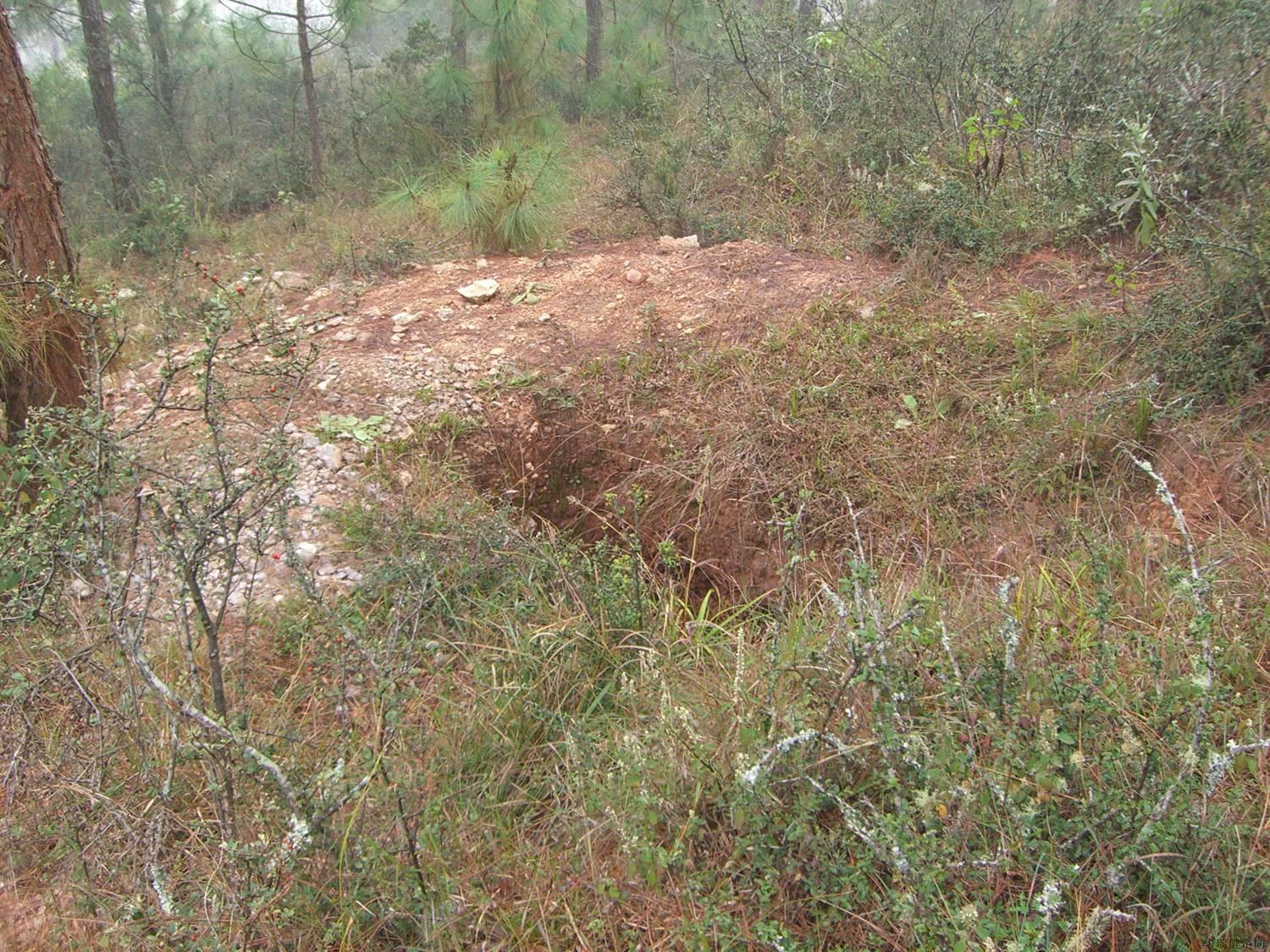

4、洼地和坑穴（棕色）

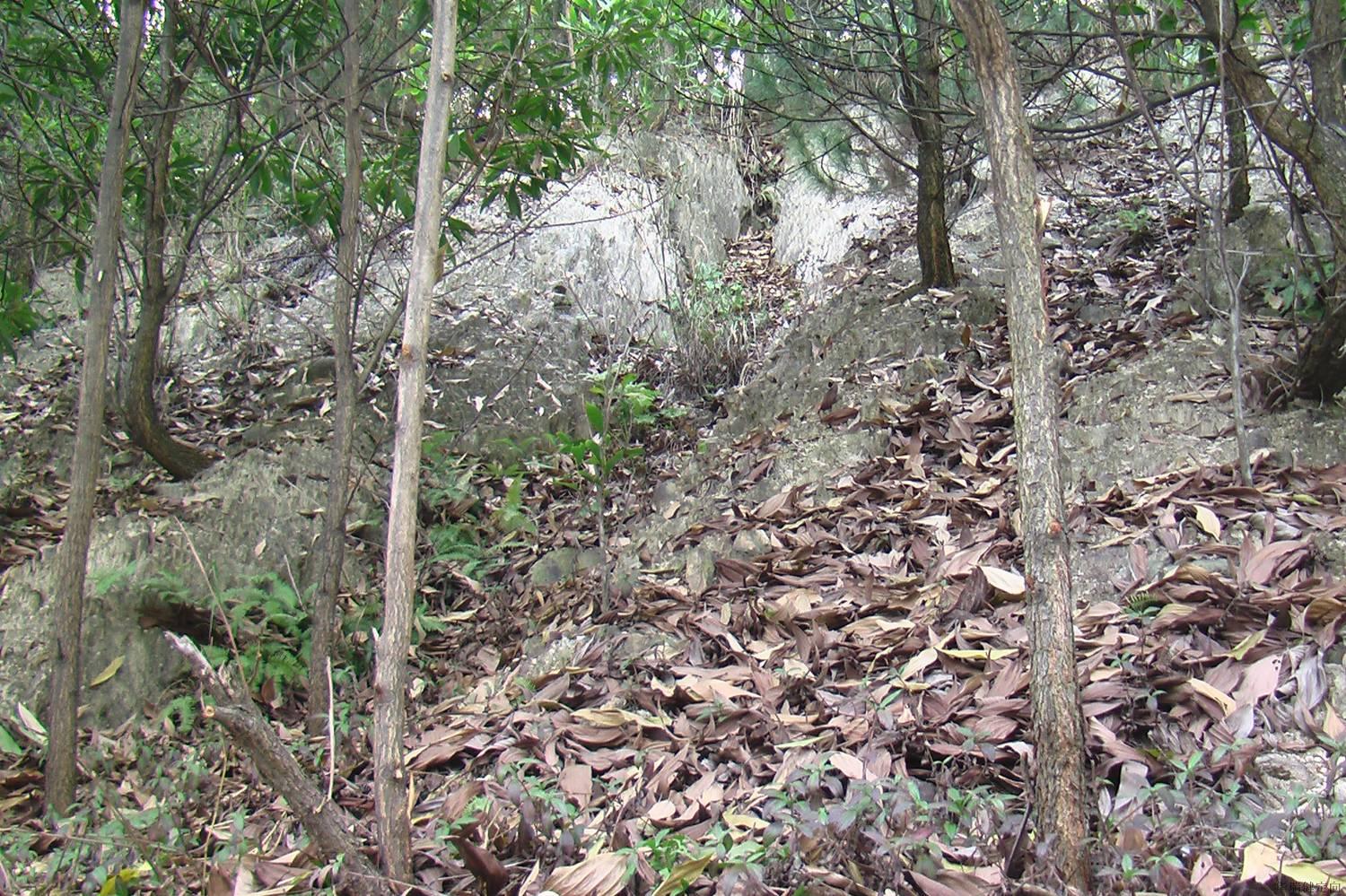

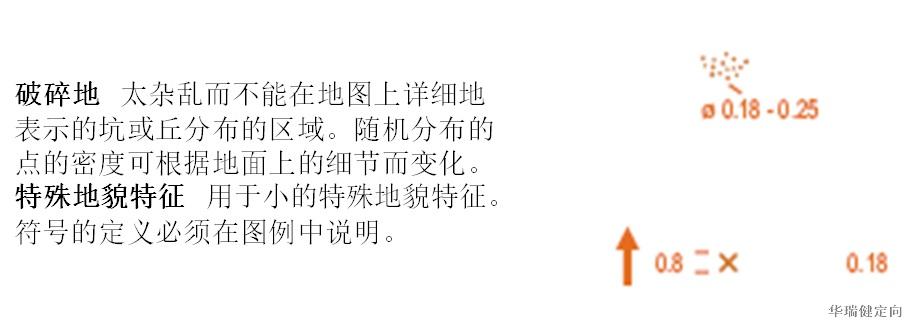

5、破碎地和特殊地貌特征（棕色）
